Anexo (1).- Como podemos presentar la acotación o despìece de la familia personalizada?

Para acotar la familia personalizada, osea, para presentar cotas o un despiece, lo mejor es trabajar con la familia ya insertada en el proyecto, haciando vitas de la mísma, y ocultando otros elementos del proyecto.

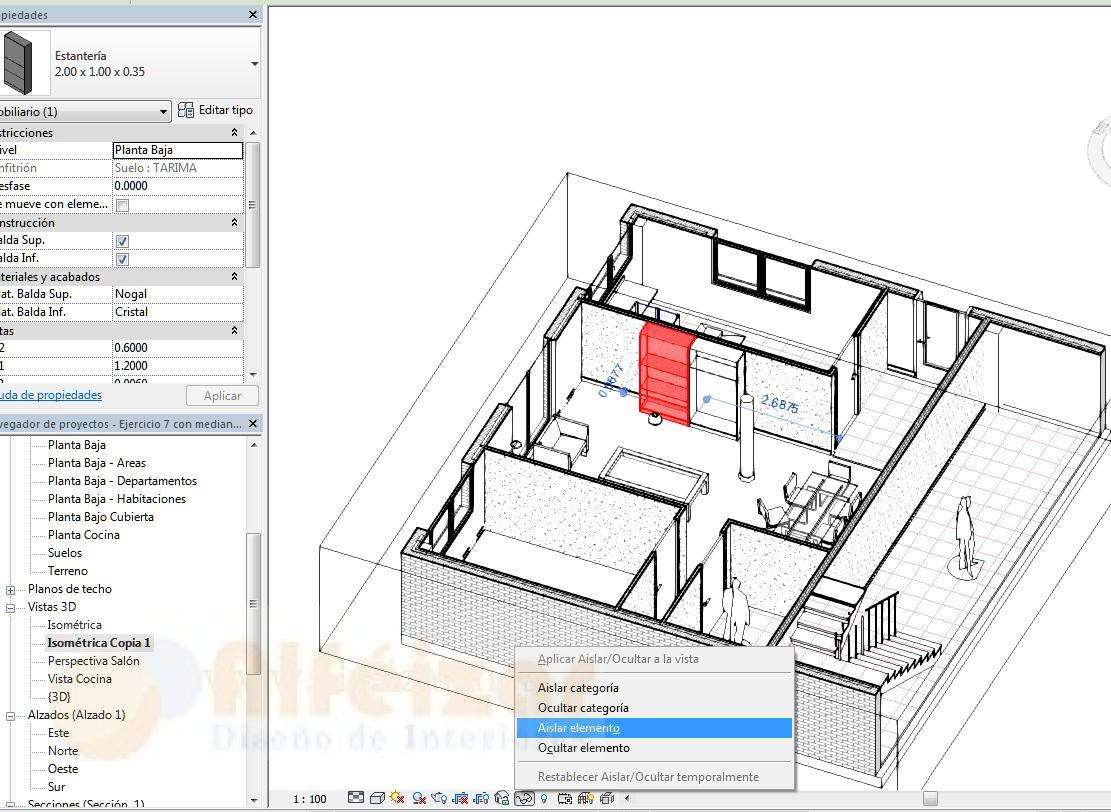

Si estás en una vista 3D, y lo llamas (en mi ejemplo) estanteria-planta, donde la aislas

puedes acotar perfectamente sus dimensiones.

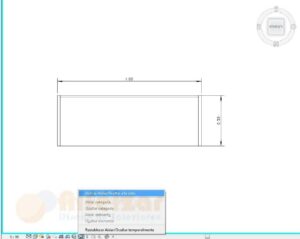

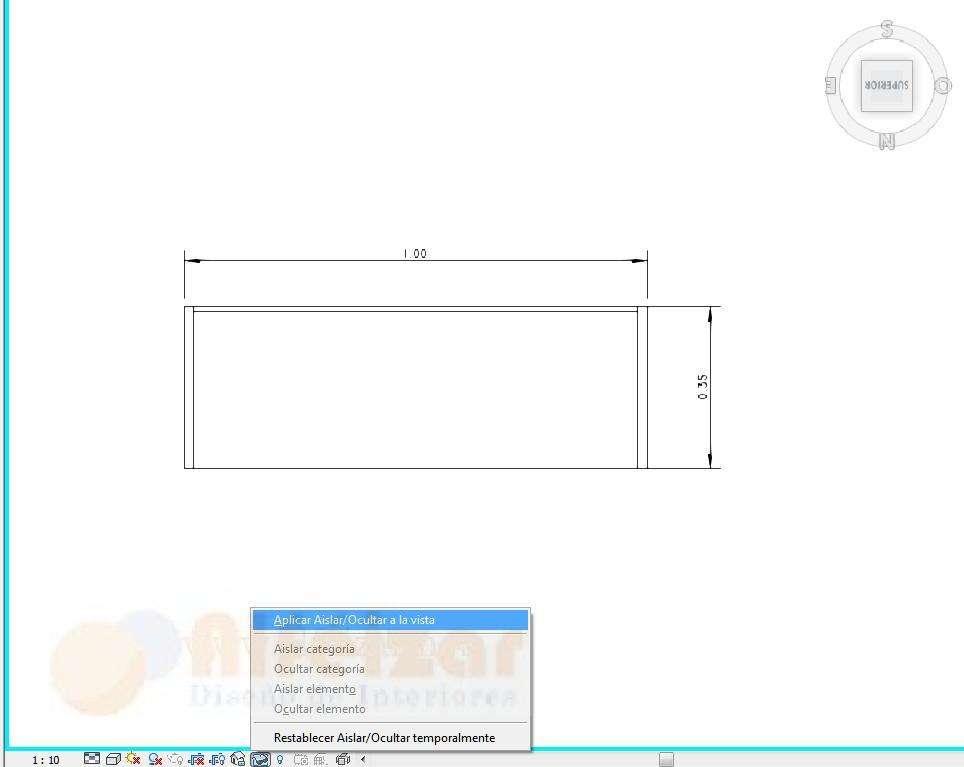

Abajo, en el boton ocultar/aislar temporalmente, para aislar los elementos, vas a APLICAR AISLAR/OCULTAR A LA VISTA

ahora bien:

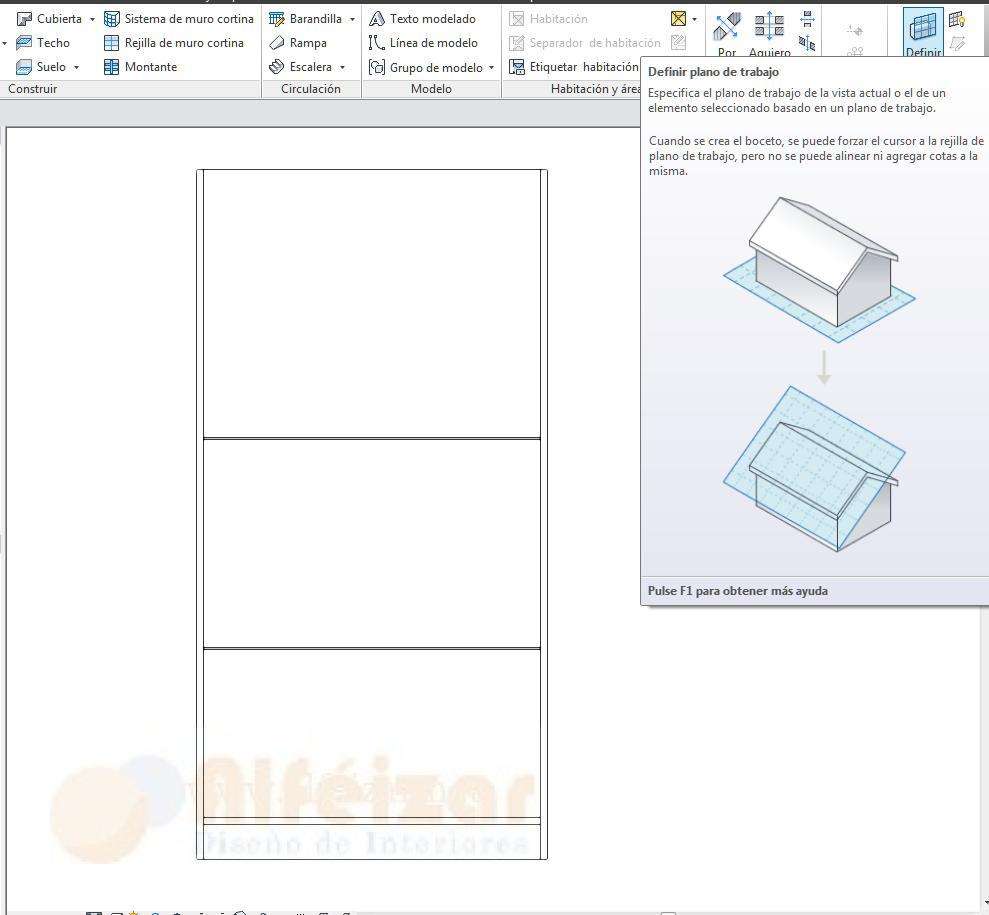

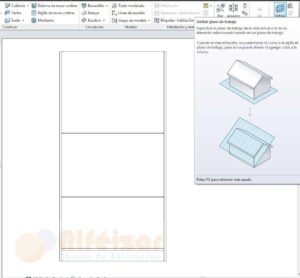

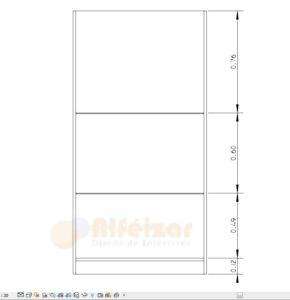

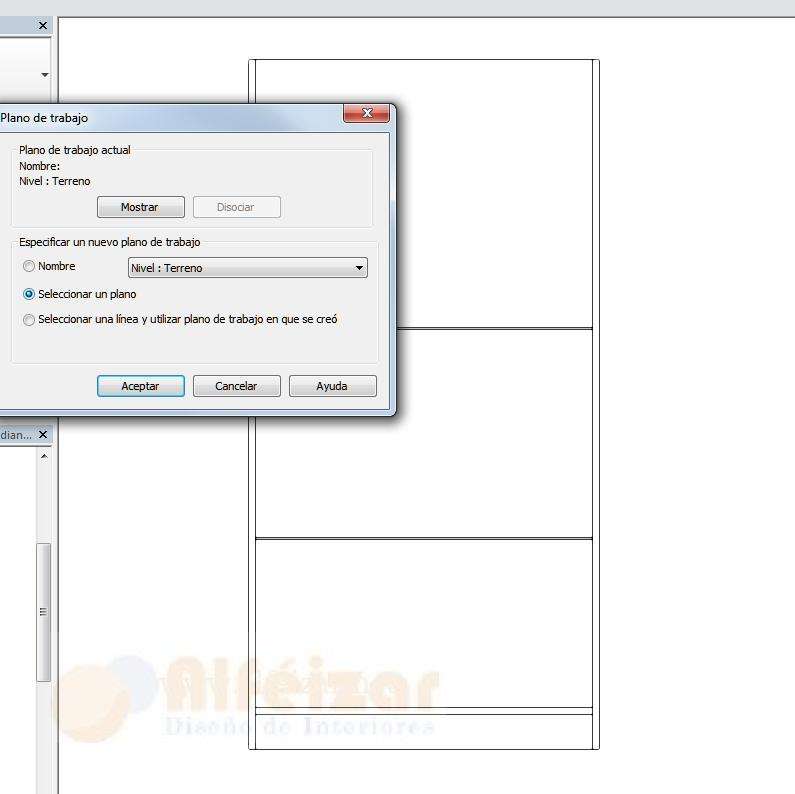

3ª foto, para hacer las cotas de altura, no lo puedes hacer desde ese plano, desde un plano en planta, y vas a DEFINIR PLANO

Seleccionar un plano

y tocas un plano cualquiera de la estanteria en ALZADO (estamos en vista 3D, una copia de la vista llamada Estantería -Alturas)

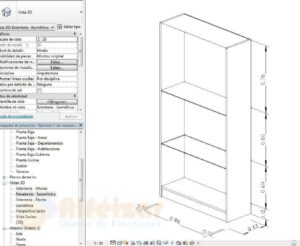

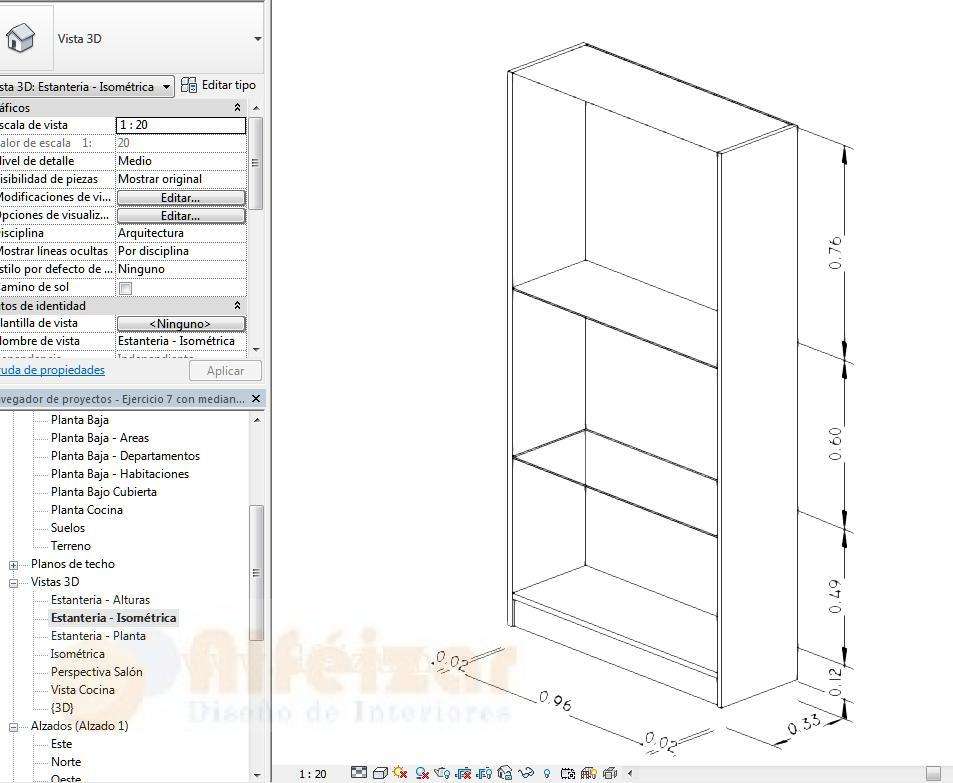

de esa forma, tocando planos, se puede incluso realizar una vista 3D Isométrica acotada, donde es mas claro presentar las dimensiones.

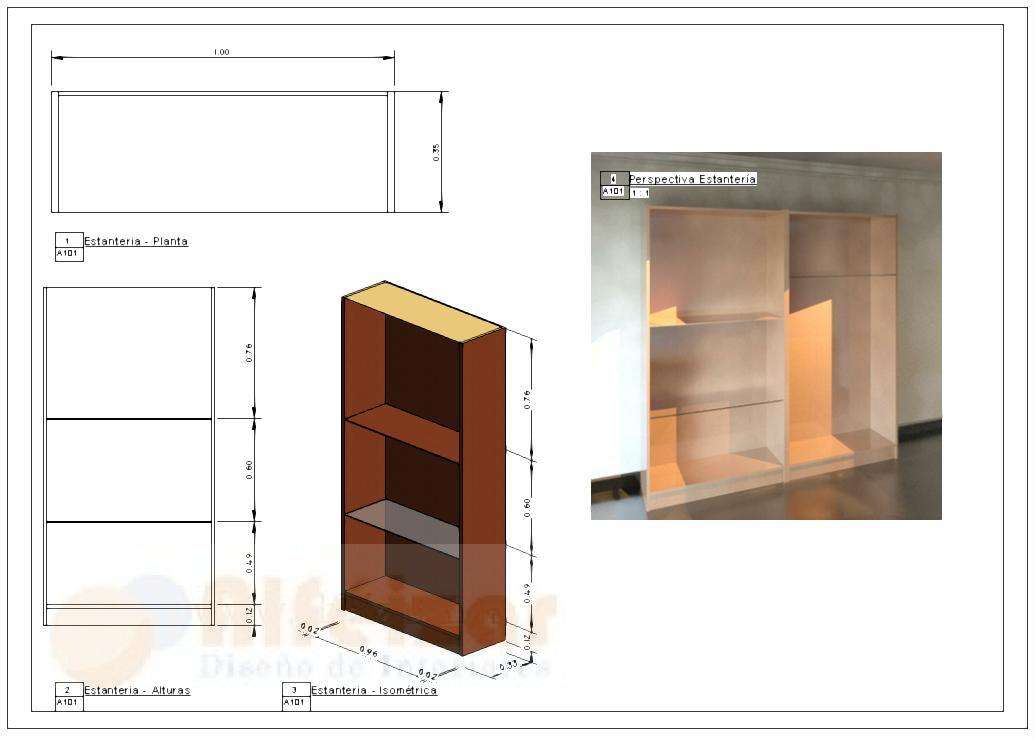

Si llevamos todas esas vistas a un plano A4 o A3, podemos adjuntar incluso una perspectiva renderizada.
