Modelado de masas conceptuales

Las herramientas de masa conceptual se usan para el modelado de objetos.

No son objeto de construcción propiamente dichos, sino esbozos geométricos que sirven para aproximarnos al modelo y analizarlo (análisis cuantitativo y cualitativo, de costes, de eficiencia energética, de vientos, de gravedad, soleamiento…)

Una vez creada la masa conceptual, crearemos Muros, cubiertas, y suelos por cara de masa, e incluso, si se modifica la masa después, podemos actualizaron los muros, cubiertas y suelos a estos cambios.

El modelado de masas conceptuales en Revit es una potente herramienta para las fases iniciales del diseño arquitectónico, permitiendo la exploración rápida de formas, volúmenes y emplazamiento de un edificio en su contexto. A diferencia del modelado detallado de elementos constructivos, se centra en la flexibilidad y la iteración del diseño.

Flujo de Trabajo Básico

El proceso general implica el uso de herramientas específicas en el entorno de Revit:

1. Activación de la herramienta: Ve a la pestaña «Masa y emplazamiento» y, en el panel «Masa conceptual», haz clic en «Masa in situ» para crear una masa directamente en el proyecto, o utiliza una plantilla de familia de masa cargable para geometrías más complejas.

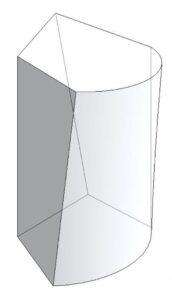

2. Creación de formas: Utiliza las herramientas de dibujo (líneas, arcos, splines) en los diferentes planos de trabajo para crear perfiles 2D. Luego, aplica comandos como «Crear forma» (extrusión, revolución, fundido, barrido) para generar volúmenes 3D a partir de esos perfiles.
3. Manipulación directa: Puedes modificar las caras, bordes y vértices de las masas directamente, lo que facilita la exploración de variaciones de diseño rápidamente.
4. Análisis: Las masas conceptuales pueden utilizarse para realizar análisis energéticos y de rendimiento del edificio en etapas tempranas.

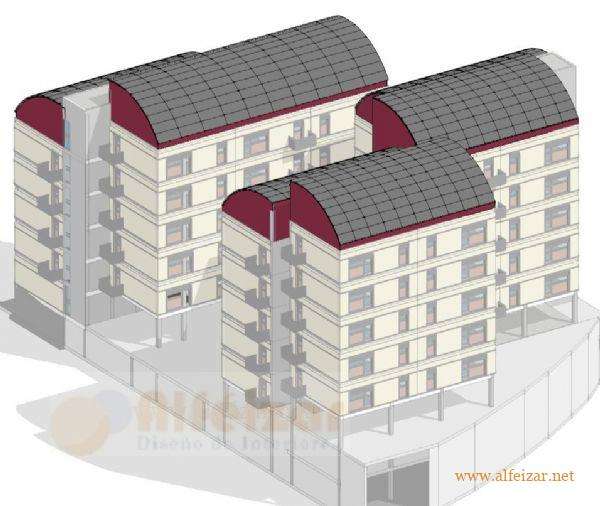

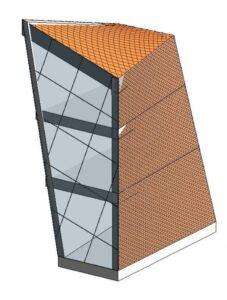

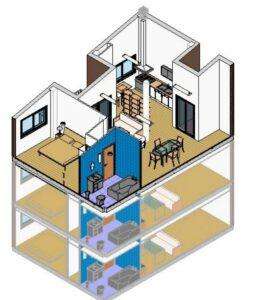

5. Conversión a elementos constructivos: Una vez definida la forma básica, puedes aplicar elementos de construcción reales de Revit (muros, cubiertas, forjados, muros cortina) a las caras de la masa para desarrollar el modelo detallado.

Uso y Beneficios

• Exploración de diseño: Permite experimentar con diversas ideas y visualizar cómo se ajustan al emplazamiento antes de comprometerse con detalles constructivos.
• Flexibilidad: Los modelos conceptuales se pueden cambiar fácilmente, lo cual es ideal para el proceso de diseño iterativo.
• Geometrías complejas: Es la forma principal de modelar formas curvas, orgánicas o singulares que serían difíciles de crear con las herramientas estándar de muros y suelos.
